普罗米修斯是谁?

From Wikipedia:在希腊神话中,是泰坦神族的神明之一,名字的意思是“先见之明”。普罗米修斯与智慧女神雅典娜共同创造了人类,普罗米修斯负责用泥土雕塑出人的形状,雅典娜则为泥人灌注灵魂,并教会了人类很多知识。

Prometheus 是什么?

Prometheus 是一个由 SoundCloud 公司开发并开源的监控和告警工具。主要功能包括监控指标的收集,存储,查询以及以此为基础的告警管理,其内部包含一个用来存储指标的单机时序数据库。它的开发受到了Google内部监控系统 Borgmon 的启发。

Borgman 的特点是不使用特定的脚本来判断系统是否正常工作,而是依靠一种标准数据分析模型进行报警。这使得批量、大规模、低成本的数据收集变得可能,而不需要执行复杂的子进程以及建立特殊的网络链接。

利用 Prometheus 和自动服务发现, 我们可以采用 pull mode 而不是 push mode 来收集服务的指标,pull mode 对于服务端的实现成本更低。

闲言:一个系统是采用 pull mode 还是 push mode 是很值得思考的问题。pull mode 的实现可能更简单,数据的提供方只需要被动的等待数据的需求方来拉取数据就可以了,减少了很多 sync 的工作,但是因为会在 pipeline 产生 bubble,性能可能会不好。而 push mode 会使 pipeline 开足马力运行,会带来更好的性能,但同时会增加系统设计的复杂度,比如 sync,retry 等工作。

为什么要监控

Google SRE 这本书中介绍主要有四个原因:

  1. 分析长期趋势
  2. 跨时间范围的比较
  3. 构建监控页面
  4. 临时性的回溯分析(在线调试)

四个黄金指标

同样来自 Google SRE 一书:

  1. 延迟

​ 服务处理某个请求所需要的时间。需要区分成功请求和失败请求很重要。2

2.流量

​ 使用系统中的某个高层次的指标针对系统负载进行的度量。

3.错误

​ 请求失败的频率,可以是显示失败(例如HTTP 500),隐式失败(例如HTTP 200 但是包含了错误内容)或者是某种策略原因导致的失败(例如响应超时)

4.饱和度

​ 衡量服务容量有多“满”,通常是系统中最为受限的某种资源的某个具体指标的度量(比如内存,IO)。

碎语:一本好书

Prometheus 的数据模型

Prometheus 将收集的监控指标数据作为时序数据进行存储,一条时序数据流(stream)由指标名称(metric name)和标签(label)以及被打赏时间戳的数据组成:

<metric name>{<label name>=<label value>, ...}

例如用来记录一个 API 网关中注册的一台服务器的健康状态(1 代表健康):

api_gray_gateway_upstream_health{usptream="product-test",id="0",name="192.168.152.194:8000",backup="false"} 1
api_gray_gateway_upstream_health{usptream="product-test",id="1",name="192.168.152.195:8000",backup="false"} 0

通过这种简单的数据模型我们可以组合出四种典型的指标类型。

  1. Counter:一种累加的指标,这种指标只能增加或者在重启时重置为0。可以用来记录请求数。结合rate函数可以计算出请求速率
  2. Gauge:一种可增可减的指标,通常用来记录系统的某种状态,比如记录CPU使用率
  3. Histogram:柱状图,某一指标的区间分布情况:这是一个复合的指标,由total sum,count 以及不同的 bucket 组成,例如:

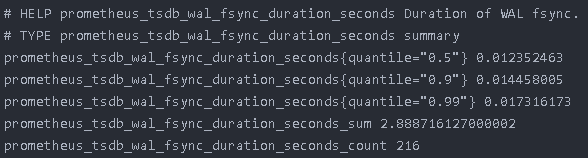

  1. Summary:分位数,某一指标的 50%分位数(中位数),90%分位数和99%分位数等,分位数还可以使用 histogram_quantile 函数由 histogram 近似计算得到,区别是会有一定的误差,但是 histogram 计算在服务端的开销更小(服务端只需要统计次数,而不需要计算分位数),例如:

一些实际应用

利用 Prometheus 展示 HTTP 网关托管的后端服务器健康状态

我们的 HTTP 网关是使用 OpenResty 实现的,具有良好的扩展性。实现这一特性,只需要在 /metrics 接口中增加查询后端服务器状态的逻辑(使用 lua-upstream-nginx-module 模块的 API),并使用Gauge 类型的指标记录健康状态,然后将结果返回给Prometheus,如:

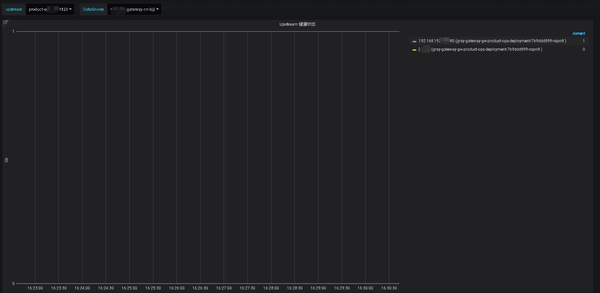

最后在 Grafana 中(Prometheus作为数据源)建立图表,还可以通过设置一些变量方便业务方查询不同的 Upstream 中 Server 的健康状态,当然这里的图表还可以更美观一些(我用的 Grafana 版本有点老)并且集成到其他 WEB 页面中,下图中状态 1 表示 Server 健康,0 表示不健康。

在这个应用中,我利用了 Prometheus 简单的编程模型和查询能力,以及 Grafana 的图表生成能力,快速构建了监控系统。

TiDB Peer 迁移限速模块中的指标设计的改进

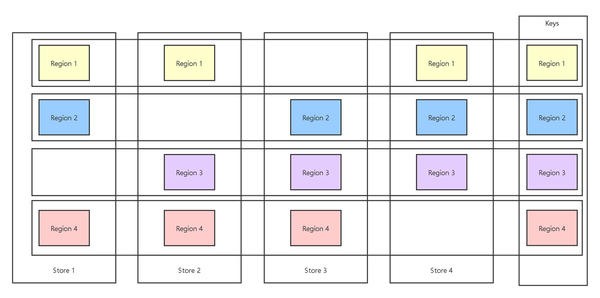

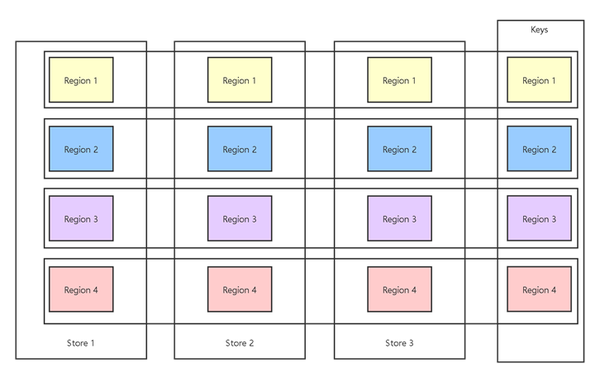

背景:TiDB 是一个由 Pingcap 公司主导的开源分布式 NewSQL 数据库,TiDB 使用 TiKV 作为存储。TiKV 一个由 Pingcap 公司主导的开源分布式 Key-value 数据库。Raft是 一个工业领域内常用的分布式一致性算法,而 TiKV 使用的正是 Raft 算法,更具体的是一种 Multi Raft Group。下图的示例中,每个 Store 是一个实际的存储节点(一个进程),因为性能的原因数据会分成多个 Region 存储(不同 Region 存储不同 Key 范围的数据),为了实现高可用同一个 Region 的数据在不同的 Store 中会有多个副本(Peer),同一个 Region 的不同 Peer 构成一个 Raft 共识:

当我们需要对系统进行扩容时,可以添加一个 Store,并由 PD (Placement Driver for TiKV)完成 Region 的 Peer 在 Store 中分布的调整。这些调整是在线调整的,如果 Peer 的迁移速度过快会影响系统的性能,因而需要对速度进行限制,PD 中采用了令牌桶算法实现了限速的特性。

为了监控限速模块的工作状态,需要设计一些监控指标。我在 github.com/pingcap/pd/p 这个 PR 中完成了对限速模块监控指标的改进。

改进后的指标有:

  1. storeLimitAvailableGauge:记录当前限速器中的可用令牌数
  2. storeLimitRateGauge:记录当前设置的速率
  3. storeLimitCostCounter:记录累计的 Peer 迁移的开销

指标收集的时机:

  1. storeLimitAvailableGauge 和 storeLimitRateGauge:使用协程周期性地更新
  2. storeLimitCostCounter:在系统发生Region迁移时更新

这里我们需要关注的是需要根据指标的含义选择指标类型,需要合理利用不同指标类型,收集与之相适应的监控数据。

思考:在工作之余参与其他开源项目(比如 TiDB,Kubernetes)可以开拓视野,收获行业内的一些先进经验,避免思维的僵化。

总结

本文介绍了 Prometheus 的特定,数据模型,指标类型以及监控指标设计方面的准则,以及一些闲言碎语。最后介绍了两个实际工作和业余参与的开源项目中的实际应用。

本文作者:

王任铮 UCloud 后台研发工程师

wangrz
